СГГ-6М - стационарный сигнализатор горючих газов
Назначение
Предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.
Область применения:
Бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах. Котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами.
Принцип работы - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
СГГ-6М - стационарный сигнализатор горючих газов. Руководство по эксплуатации.
Основные технические характеристики СГГ-6М
| Характеристики | Значения | Примечание |
| Пороги срабатывания сигнализации (по метану), % НКПР | 10 20 | устанавливается потребителем |
| Абсолютная погрешность, % НКПР, не более | ± 5 | |
| Время срабатывания сигнализации, с, не более | 15 | |
| Потребляемая мощность, Вт, не более | 5 | |
| Расстояние между СГГ-6М и БСП-6М, м | до 200 | |
| Рабочий температурный диапазон, °С | от - 10 до +50 | |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 70х50х110 | |
| Масса, кг, не более | 0,5 |

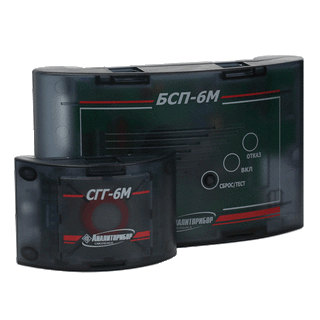

Сигнализатор СГГ-6М поставляется в комплекте с блоком питания и сигнализации БСП-6М (находится в ЗИП). БСП-6М осуществляет электропитание СГГ-6М, а также имеет возможность подключения электромагнитных клапанов и вторичных приборов. Выдает световую и звуковую сигнализацию.
Основные технические характеристики БСП-6М
| Характеристики | Значения | Примечание |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Напряжение питания, В | от 150 до 253 | частотой 50±1 Гц |
| Потребляемая мощность, ВА, не более | 6 | при подключении СГГ-6М |
| Нагрузочная способность реле | —30 В; 2,5 А ˜220 В; 5 А | |
| Номинальное выходное напряжение, В | 12 | для питания СГГ-6М |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 200х70х140 | масса 0,8 кг |
- - наличие внешнего входа "авария", что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- - возможность самостоятельной установки потребителем порога сигнализации - 10 или 20% НКПР;
- - возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
- - наличие кнопки "тест", позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- - срок службы чувствительного элемента на горючие газы - не менее 5 лет;
- - межповерочный и межкалибровочный интервалы 1 год;
- - автокалибровка нуля при включении или раз в 14 дней.
