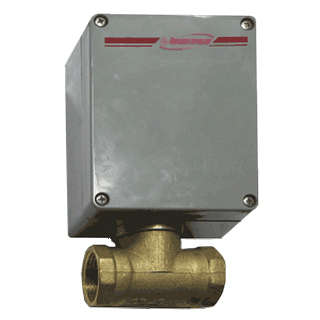

КГДЭУ - клапан газовый
Назначение
Клапаны газовые двустабильные с электронным управлением КГДЭУ предназначены для использования в системах дистанционного аварийного отключения потребителей в качестве запорного органа в трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) с рабочим давлением до 0,005 МПа, в комплекте с СГГ10-Б. Клапан изготавливается для трубопроводов с условным проходом DN15, DN20, DN25, DN32.
Клапаны - нормально открытые
КГДЭУ - клапан газовый. Техническое описание.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диаметр проходного отверстия DN, мм | 15 20 25 32 | стыковая резьба: 1/2'' 3/4'' 1'' 11/4'' |
| Время закрытия, с, не более | 4 | |
| Диапазон рабочего давления, МПа | 0 – 0,005 | |
| Температура окружающей среды, оС | -45 ÷ +70 | |
| Степень защиты | IP 65 | |
| Напряжение питания, В (от встроенных батарей) | 3,6 | от 3 до 5 |
| Потребляемый ток в “спящем” режиме, мкА, не более | 10 | |
| Габаритные размеры, мм, не более: ДxШxB | 134х82х55 | масса, кг, не более 0,8 |
| Способ присоединения к трубопроводу | муфтовый | ГОСТ 6527 |
| Установленный ресурс циклов, не менее | 5000 | |
| Срок службы клапана, лет, не менее | 10 | |
| Срок работы клапана с автономным питанием, лет, не менее (без замены батарей) | 5 | батарея литиевая емкостью 5 А/ч |
01. Отсутствие соединительных проводов между сигнализатором и клапаном;
02. Установочное положение клапана – любое;
03. Срок работы клапана без замены элемента питания до 5 лет;
04. Высокая степень защиты от пыли и влаги IP 65;
05. Расширенный температурный диапазон окружающей среды;
06. Наличие всех разрешительных документов (разрешение на применение Ростехнадзора, сертификат соответствия);
07. Световая сигнализация разряда батареи;
08. Высокая надежность;
09. Цифровое кодирование сигнала, что исключает ложные срабатывания;
10. Возможность кодировки нескольких сигнализаторов для работы с одним клапаном;
11. Возможность дистанционного управления клапаном от выносного пульта;
12. Срок службы клапана в рабочих условиях не менее 10 лет.
