Газоанализаторы ГАММА-100А, ГТВ-1101ВЗ-А, ГТВ-1101М-А, ГТМ-5101ВЗ-А, ГТМ-5101М-А, КГС-Ф-01А
Назначение
Приборы для использования на АЭС
ГАММА-100А - многофункциональный газоанализатор многокомпонентных смесей
Предназначен для определения оксида углерода (СО), диоксида углерода (СО2) и метана (CH4).
Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС.
Принцип измерения - оптико-абсорбционный.
Тип газоанализатора - стационарный.
ГТВ-1101ВЗ-А - стационарный взрывозащищенный газоанализатор водорода (атомное исполнение)
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора - стационарный.
Способ забора пробы - диффузионный или принудительный.
Принцип работы - термокондуктометрический.
Исполнение – атомное.
ГТВ-1101М-А стационарный газоанализатор водорода
Предназначен для непрерывного автоматического измерения объемной доли водорода в азоте (воздухе) или азота в гелии.
Область применения: контроль технологических процессов на предприятиях атомной энергетики.
Тип газоанализатора - стационарный.
Способ забора пробы - принудительный.
Принцип работы - термокондуктометрический.
Исполнение – атомное.
ГТМ-5101ВЗ-А - стационарный газоанализатор кислорода (атомное исполнение)
Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов и воздуха рабочей зоны на атомных станциях.
Принцип действия - термомагнитный.
Способ забора пробы - принудительный.
Режим работы - непрерывный.
Исполнение – атомное.

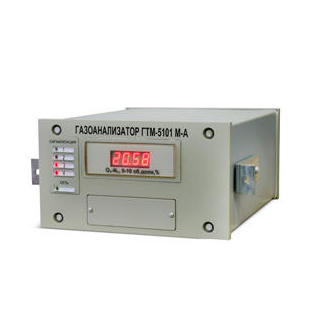

ГТМ-5101М-А газоанализатор для кислорода
Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора - стационарный.
Принцип работы - термомагнитный.
Способ забора пробы - принудительный.
Исполнение – атомное.
КГС-Ф-01А - газоанализатор фреонов
Предназначены для непрерывного автоматического измерения содержания массовой концентрации фреонов (хладонов) в воздухе рабочей зоны.
Область применения: системы контроля воздуха рабочей зоны помещений АС, в которых размещены холодильные компрессоры, охлаждающие агрегаты, емкости хранения хладагентов, а также иных помещений АС, в которых существует опасность утечки фреонов (хладонов).
Тип газоанализаторов - стационарный.
Принцип измерений газоанализаторов - оптико-абсорбционный.
Газоанализатор выполняет следующие функции:
01. Цифровая индикация содержания определяемого компонента;
02. Выдача световой индикации зеленого цвета при включении газоанализатора в сеть;
03. Выдача непрерывной световой красного цвета (”ПОРОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствующей о достижении содержания определяемого компонента установленных пороговых значений;
04. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”;
05. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 или токовому выходу 4-20мА.
Условия эксплуатации газоанализаторов
| Параметры | Значение |
| Диапазон температуры окружающей и анализируемой среды | от 5 до 50 °С |
| Диапазон давления анализируемой газовой среды | от 380 до 1400 мм. рт. ст. |
| Расход анализируемой газовой среды | (0,7 ±0,1) л/мин |
| Степень защиты | IP54 |
| Номер зоны размещения газоанализаторов по ГОСТ 29075-91 | 2,0 |
Наименование газоанализаторов:
ГАММА-100А-аа-ббб, где
аа - химическая формула компонента (СО, СО2, СН4);
ббб - верхний предел диапазона измерений в соответствии с таблицей.
Исполнения газоанализаторов
| Наименование газоанализатора | Определяемый компонент | Единица физической величины | Диапазон измерения |
| ГАММА-100А-СО-005 | оксид углерода СО | объемная доля, млн-1 | 0 – 500 |
| ГАММА-100А-СО-01 | оксид углерода СО | объемная доля, млн-1 | 0 – 1000 |
| ГАММА-100А-СО2-01 | диоксид углерода СО2 | объемная доля, млн-1 | 0 – 1000 |
| ГАММА-100А-СО2-5 | диоксид углерода СО2 | объемная доля, % | 0 – 5,0 |
| ГАММА-100А-СО2-10 | диоксид углерода СО2 | объемная доля, % | 0 – 10,0 |
| ГАММА-100А-СН4-01 | метан СН4 | объемная доля, млн-1 | 0 – 1000 |
Газоанализатор ГАММА-100А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97).
Газоанализатор ГАММА-100А относится к II категории сейсмостойкости по НП-031-01 и соответствует ПНАЭ Г-5-006-87 (землетрясение интенсивностью 6 баллов по MSK при уровне установки над нулевой отметкой до 20 м).
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерений, % об.: Н2 в азоте Н2 в воздухе | 0-1; 0-2; 0-3;0-5; 0-20 0-1; 0-2; 0-3 | осн. привед. погрешность, %: ± 4 ± 4 |
| Наличие 2 порогов сигнализации в пределах диапазона измерений, % | 5-90 | устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
| Выходные параметры: унифицир. выходной сигнал, мА «сухие» контакты реле | 0-5 или 4-20 одна группа | по заказу для каждого порога |
| Температура окружающей среды, °С | +5 - +50 | |
| Параметры измеряемой среды: температура, °С давление, кПа влага, г/м3, не более пыль, г/м3, не более объемный расход, л/мин | +5 - +50 84 – 106,7 6 0,01 0,7 ±0,2 | |
| Напряжение питания, В | 220 | |
| Масса, кг, не более: датчика измерительного блока: одноканального двухканального трехканального четырехканального | 10 5 6 7 8 | при габаритах, мм: 260х200х195 285х210х160 |
Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного (ПИ) и выносных преобразователей первичных (ПИП), расстояние между которыми не более 300 метров. В зависимости от исполнения газоанализатор может иметь от 1-го до 4-х каналов измерения.
Основные характеристики
| Характеристики | Значения | Примечание |
Диапазоны измерений, % об.: | 0-1; 0-2; 0-3; 0-5; 0-1; 0-2; 0-3 0-60 | анализируемая среда: водород-воздух азот-гелий |
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % | 5 - 90 | устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
Выходные параметры: | | |
| Параметры измеряемой среды: температура, °С давление, кПа влага, г/м3, не более пыль, г/м3, не более объемный расход, л/мин | +5 ÷ +50 84 - 106,7 5 0,01 0,7 ± 0,2 | |
| Температура окружающей среды, °С | +5 - +50 | |
| Напряжение питания, В | ~ 220 | |
| Потребляемая мощность, ВА, не более | 20 | |
| Габаритные размеры, мм | 300х370х140 | масса, не более 10 кг |
Степень защиты корпуса газоанализатора - IР54.
Варианты климатического исполнения: ТМ3, ТМ3 (экспортное), УХЛ4.
Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерений О2, % об.: кислород в азоте кислород в воздхе | 0-1; 0-2; 0-3; 0-5; 0-10; 0-50 0-21 | осн. привед. погр.%, в зависимости от модификации ±4 или ±2,5 |
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % | 5 ÷ 90 | устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения) |
| Выходные параметры: унифицир. выходной сигнал, мА «сухие» контакты реле (нормально разомкнутые) | 0-5 или 4-20 одна группа по каждому каналу | по заказу 6-34 В; 1А; 12-220 В; 0,1-0,5 А |
| Параметры измеряемой среды: температура, °С влажность, г/м3, не более запыленность, г/м3, не более объемный расход, л/мин | +5 ÷ +50 6 0,001 0,7 ±0,2 | |
| Степень защиты по ГОСТ 14254: для преобразователя измерительного (ИП) для выносного преобразователя первичного (ПИП) | IP 54 IP 65 | |
| Температура окружающей среды, °С | +5 ÷ +50 | |
| Напряжение питания, В | ~ 220 | |
| Потребляемая мощность, ВА, не более | 25 | |
| Габаритные размеры, мм: для преобразователя измерительного для выносного преобразователя первичного | 360х300х140 330х200х180 | масса, кг, не более: 8 14 |
Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного и выносного преобразователя первичного (датчика), максимальная линия связи между датчиком и измерителем 300 м, сопротивление проводников кабеля не должно превышать 10 Ом.
Датчик имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" с маркировкой по взрывозащите “1ExdIICT6”. Преобразователь измерительный имеет общепромышленное исполнение и устанавливается в невзрывоопасных помещениях.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерений О2, % об | 0-1; 0-2; 0-3; 0-5; 0-10; 0-21; 0-30 | осн. привед. погр, %: ± 4 |
| Время прогрева, мин, не более | 60 | |
| Установление показаний, с, не более | 60 | |
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % | 5 - 90 | устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения) |
Выходные параметры: | | |
| Параметры измеряемой среды: | ||
| температура, °С | +5 ÷ +40 | |
| давление, кПа | 84 ÷ 106,7 | |
| влага, г/м3, не более | 5 | |
| пыль, г/м3, не более | 0,01 | |
| объемный расход, л/мин | 0,7 ±0,2 | |
| содержание SO2 , мг/м3 | до 20 | |
| содержание NOX , мг/м3 | до 1000 | |
| содержание Н2S , г/м3 | до 0,01 | |
| содержание NH3 , г/м3 | до 0,01 | |
| Температура окружающей среды, °С | +5 ÷ +50 | |
| Напряжение питания, В | ~ 220 | |
| Потребляемая мощность, ВА | 25 | |
| Габаритные размеры, мм | 306х370х140 | |
| Масса, кг, не более | 10 | |
Срок службы, лет, не менее | 10 |
|
Степень защиты корпуса газоанализатора - IР54.
Варианты климатического исполнения: ТМ3 (экспортное).
Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдача информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
Определяемые компоненты
| Определяемый компонент (химическая формула) | Единица физической величины | Диапазон измерений | Участок диапазона измерений, в котором нормируется основная погрешность | Пределы допускаемой абсолютной погрешности | Пределы допускаемой относительной погрешности |
| Хладон 12 (CF2Cl2) | мг/м3 | 0-10 000 | 0-2 000 | 500 | - |
| Хладон 22 (CHClF2) | мг/м3 | 0-10 000 | 2 000-10 000 | - | 25 |
| Хладон 134a (C2H2F4) | мг/м3 | 0-5 000 | 0-2 000 | 500 | - |
| Хладон 410a (CH2F2+CHF2CF3) | мг/м3 | 0-5 000 | 2 000-5 000 | - | 25 |
* Диапазон показаний по цифровому выходному сигналу.
Выполняемые функции:
01. Измерение содержания определяемого компонента;
02. Выдача выходного сигнала постоянного тока от 4 до 20 мА, пропорционального содержанию определяемого компонента;
03. Обмен данными с ПЭВМ или иными ВУ по цифровому каналу связи RS 485, протокол обмена - MODBUS RTU;
04. Выдача световой сигнализации красного цвета «ПОРОГ 1» и «ПОРОГ 2» при достижении содержания определяемого компонента установленных пороговых значений;
05. Переключение «сухих» контактов соответствующих реле при срабатывании сигнализации «ПОРОГ 1», «ПОРОГ 2»;
06. Выдача световой индикации желтого цвета «ОТКАЗ», в случае неисправности электрической схемы газоанализатора или выхода из строя блока оптического, а также в режиме прогрева.
Примечание:
01. Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
02. Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
03. Все газоанализаторы КГС-Ф-01А и вспомогательное оборудование к ним проходят при выпуске 100 % приемку Федеральной Службой по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
