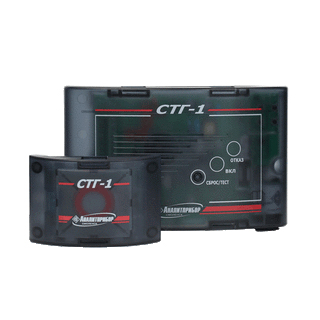

СТГ-1 - сигнализатор токсичных и горючих газов
Назначение
Предназначен для выдачи сигнализации о превышении установленных пороговых значений оксида углерода и довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Тип сигнализаторов - стационарный.
Режим работы сигнализаторов - непрерывный.
Принцип действия сигнализаторов
- по каналу оксида углерода - электрохимический;
- по каналу горючих газов - термохимический.
СТГ-1 - сигнализатор токсичных и горючих газов. Руководство по эксплуатации.
Основные технические характеристики
| Характеристики | Значения | Примечание |
Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный) | 1 / 2 | СТГ1-1 / СТГ1-2 постоянный |
| Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3: 1-й порог 2-й порог | 10±5 или 20±5 20±5 100±25 | устанавливается потребителем по каналу горючих газов |
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: |
одна группа |
|
Температура окружающей среды, °С | -10 ÷ +50 |
|
Защита корпуса сигнализатора | IP30 |
|
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м | до 200 | сечение жилы 0,75 мм |
| Габаритные размеры, мм, не более - для блока датчика - для блока контроля и сигнализации | 110х50х70 195х60х120 | масса, кг, не более 0,5 1 |
- - Уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
- - Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- - Возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
- - Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- - Подключение с помощью клеммных соединений;
- - Автокалибровка нуля при включении или раз в 14 дней.
Сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -01 (DN 20), -02 (DN 25), -21 (DN 32) - 40В;
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40), -04 (DN 50), -05 (DN 32), -09 (DN 25), -10 (DN 25) - 220В;
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
