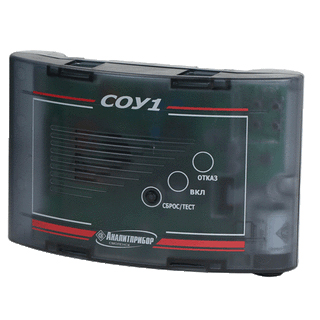

СОУ1 - сигнализатор оксида углерода СО
Назначение
Предназначен для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений предельно допустимой концентрации угарного газа в воздухе рабочих и жилых помещений.
Область применения:
- в помещениях котельных;
- в жилом секторе коммунального хозяйства;
- на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа.
Принцип работы - электрохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
СОУ1 - сигнализатор оксида углерода СО. Руководство по эксплуатации.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Стандартная установка порогов, мг/м3 | 1-й 2-й 20 100 | |
| Относительная погрешность срабатывания, %, не более | ± 25 | |
| Срабатывание “сухих” контактов реле при достижении пороговых концентраций: 1-й порог 2-й порог | одна группа одна группа | параметры «сухих» контактов реле: —30 В; 2,5 А ˜220 В; 5 А |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Степень защиты корпуса сигнализатора | IP30 | |
| Напряжение питания, В | от 150 до 253 | частотой 50±1 Гц |
| Потребляемая мощность, ВА, не более | 5 | |
| Время срабатывания сигнализации, с, не более | 45 | |
| Габаритные размеры, мм, не более | 195х60х120 | |
| Масса, кг, не более | 1 |
- - Наличие «сухих» контактов реле с повышенной нагрузочной способностью, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
- - Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф совместно с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации;
- - Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- - Возможность подключения к диспетчерскому пульту ДИСП или к подобным устройствам;
- Подключение с помощью клеммных соединений; - - Возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в".
Сигнализатор оксида углерода СОУ-1.
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В.
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Сигнализатор горючих газов СГГ-6М.
