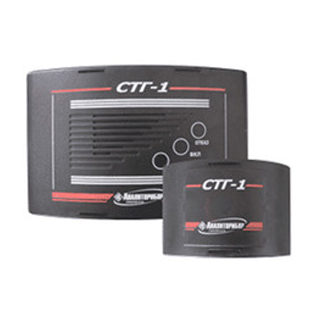

Сигнализатор оксида углерода и горючих газов СТГ-1-2 ИБЯЛ.413411.056-01
Назначение
Сигнализатор оксида углерода и горючих газов СТГ-1-2 ИБЯЛ.413411.056-01 используется для подачи сигнализации, когда превышаются установленные значения объёмной доли горючих газов, а также массовой концентрации в воздухе оксида углерода (СО).
Используется при установке в котельных помещениях с различной мощностью, которые работают на природном и сжиженном газах, и также в других производственных невзрывоопасных зонах, жилищных и административных помещениях.
Характеристики | Значения | Примечание |
|---|---|---|
Количество датчиков: по горючему газу (выносные)
По оксиду углерода (СО) (встроенный) |
1 2 1 |
СТГ1-1 СТГ1-2 постоянный |
Стандартная установка порогов: По горючему газу, % НКПР (по метану) По оксиду углерода (СО), мг/м3: 1-й порог 2-й порог |
10±5 или 20±5 20±5 100±25 |
устанавливается потребителем
|
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: 1-й порог 2-й порог |
одна группа одна группа |
220 В; 2,5 А 220 В; 1 А |
Время срабатывания сигнализации, с, не более По горючему газу По оксиду углерода (СО) |
15 45 | звуковая общая, световая раздельная |
Время прогрева, мин, не более | 60 |
|
Температура окружающей среды, °С | 0 - +50 |
|
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м |
до 200 | сечение жилы 0,75 мм |
Габаритные размеры, мм, не более для блока датчика для блока питания и сигнализации |
70х130х40 240х200х70 | масса, кг, не более 0,15 1,2 |
Питание, В | от 130 до 253 | 50 Гц |
Срок службы прибора, лет, не менее для датчика СО для датчика СН4 | 10 3 5 |
- Уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
- Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- Возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
- Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- Подключение с помощью клеммных соединений;
- Автокалибровка нуля при включении или раз в 14 дней.
