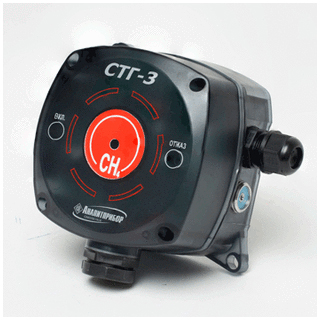

Сигнализатор газов шлейфовый СТГ-3-CO ИБЯЛ.413411.051
Назначение
Сигнализатор газов шлейфовый СТГ-3-CO ИБЯЛ.413411.051 предназначен для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений массовой концентрации вредных веществ (СО, H2S, SO2, Cl2, NH3, NO2, HCl), объемной доли кислорода (О2), горючих газов (природного и сжиженного) в воздухе рабочей зоны.
Сигнализатор газов шлейфовый СТГ-3-CO ИБЯЛ.413411.051. Руководство по эксплуатации.
| именование | Контролируемый компонент | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Время срабатывания сигнализации, с |
| СТГ-3-СО СТГ-3-И-СО | СО | 0 – 200 | 20 | 100 | 30 |
| Характеристики | Значения |
| Напряжение питания | от источника постоянного тока с выходным напряжением 10 до 36 В или от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность | СТГ-3-Ех, СТГ-3-И-Ех - 3 Вт, остальные 2 Вт |
| Способ передачи данных о загазованности
| для СТГ-3-И: посредством RS485 (протокол Modbus) для СТГ-3: посредством оптоэлектронного реле на каждый из порогов (40 В, 0,2 А) |
| Диапазон температуры окружающей среды
| от -40 ºС до +50 ºС от -20 ºС до +50 ºС (для модификаций СТГ-3-О2, СТГ-3-И-О2) |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Габаритные размеры, мм / масса | 200х135х180 / 0,8 кг |
| Длина линии связи | до 1000 м |
| Кабель для монтажа
| для СТГ-3-ХХ: КВВГЭ 4х1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) для СТГ-3-И-ХХ: МКЭШВ 2х2х1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) |
| Срок службы датчика | 3 года |
- шлейфовое соединение датчиков (4-проводная линия для 2-пороговых систем, 3-проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- длина линии связи до 1000 м;
- возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика для СТГ-3-И;
- световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков;
- возможность демонтажа датчика без нарушения целостности шлейфа;
- коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки.
