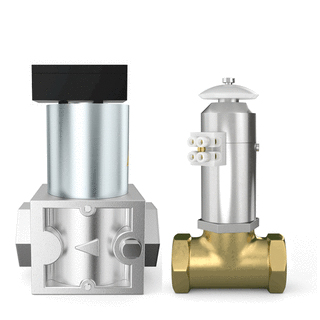

КЭГ-9720 - электромагнитные газовые клапаны
Назначение
Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
КЭГ-9720 - электромагнитные газовые клапаны. Техническое описание.
Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Условный проход Ду, мм | 20; 25; 32; 40; 50; 65; 80 | |
| Время открытия/закрытия, с | 1 | |
| Диапазон давлений, МПа | 0 – 0,4 0 – 0,1 | Ду=20; 25; 65; 80 мм Ду=32; 40; 50; 65; 80 мм |
| Частота включения, 1/час | 1000 300 | Ду=20; 25; 32; 40; 50 мм Ду=65; 80 мм |
| Объемный расход, м3/ч (по воздуху): | ||
| для Ду= 20 мм | 3,6 | при Рвх=0,4 МПа |
| для Ду= 25 мм | 4,9 | при перепаде ΔР=0,01 МПа |
| для Ду= 32 мм | 160 | при перепаде ΔР=0,01 МПа |
| для Ду= 40 мм | 180 | при Рвх=0,1 МПа |
| для Ду= 50 мм | 200 | |
| для Ду= 65 мм | 250 | при перепаде 0,0076 МПа |
| для Ду= 80 мм | 440 | |
| Напряжение питания, В | 220 | 50 Гц; |
| Потребляемая мощность, ВА | 35 75 90 | Ду=20; 25; 32; 40; 50 мм Ду=65 мм Ду=80 мм |
| Степень защиты | IP 65 IP 40 | ДУ=65; 80 ДУ=20; 25; 32; 40; 50 |
| Температура окружающей среды, оС | -30 ÷ +40 |
Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10-Б.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диаметр проходного отверстия Дпр, мм | 15 20 25 32 | ИБЯЛ.685181.001 ИБЯЛ.685181.001-01 ИБЯЛ.685181.001-02 ИБЯЛ.685181.001-21 |
| Время закрытия, с, не более | 1 | |
| Диапазон рабочего давления, МПа | 0 – 0,003 | |
| Частота включения, 1/час | 300 | |
| Ресурс включений | 1х106 | |
Пропускная способность, м3/ч (по воздуху): | 0,6 | при Рвх= 0,003 МПа и |
| Степень защиты | IP 40 | |
| Температура окружающей среды, °С | -30 ÷ +40 | |
Габаритные размеры, мм, не более: LxHxB | 50х125х65 | масса, кг, не более |
| Напряжение управления клапаном, В | 40 | напряжение импульсное (длительность импульса не более 1 с) |
- - для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80;
- - детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь);
- - седло клапана защищено от загрязнений фильтром на входе;
- - клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления;
- - для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4 '';
- - герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
