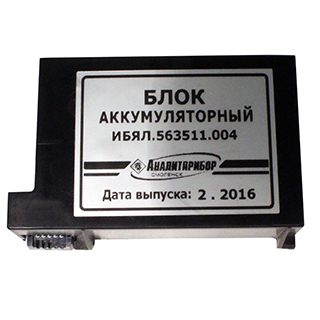

Блок аккумуляторный ИБЯЛ.563511.004
Назначение
Блок аккумуляторный ИБЯЛ.563511.004 предназначен для питания сигнализаторов СГГ-20 Микро, АНКАТ-7631 Микро, ИТ-М Микро, ИЗО-Микро. Аккумуляторная батарея залита компаундом, сохраняющим свои свойства во всем рабочем диапазоне температур, и размещена в отдельном отсеке. Предохранение аккумуляторного отсека от умышленного вскрытия обеспечивается предупредительной надписью на крышке сигнализаторов.
Время непрерывной работы до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20±5)°С не менее - 14 ч.
Примечание - При отрицательных температурах окружающей среды время непрерывной работы сигнализаторов снижается, это обусловлено снижением емкости аккумуляторной батареи.
Параметры искробезопасных цепей блока аккумуляторного: I0 = 2,5 A; U0 = 3,0 В
Заряд аккумуляторной батареи ИБЯЛ563511004 осуществляется при помощи зарядного устройства (адаптер 220В/USB I>0,5А) или ПЭВМ.
С целью предотвращения глубокого разряда аккумуляторной батареи ИБЯЛ56351.004 при длительных перерывах в работе с сигнализатором, периодичность заряда аккумуляторной батареи при хранении должна быть не менее одного раза в 3 месяца.
Для сохранения разрядной емкости аккумуляторной батареи ее заряд необходимо проводить при температуре окружающей среды (20 ± 5) °С.
Если систематически заряжать не полностью разряженную аккумуляторную батарею, то отдаваемая ею емкость снижается, поэтому предпочтительный режим эксплуатации – полный разряд аккумуляторной батареи (до срабатывания сигнализации РАЗРЯД), а затем полный цикл заряда током 0,1 от номинальной емкости аккумуляторной батареи (режим – «Заряд 0,1С») от зарядного устройства или ПЭВМ.
Заряд новой аккумуляторной батареи, а также полностью разряженной, производить в течение 16 ч.
Для заряда аккумуляторной батареи ИБЯЛ563511004 сигнализаторов необходимо выполнить следующие действия:
а) открутить крышку, закрывающую разъем USB;
б) подключить зарядное устройство к сети переменного тока;
в) подключить кабель зарядного устройства к разъему USB выключенных сигнализаторов.
На индикаторе сигнализаторов появится меню выбора режима заряда аккумуляторной батареи:
г) Выбрать пункт меню «Заряд 0,1С» для 16 часового режима заряда или «Заряд 0,2C» для 8 часового режима заряда и нажать клавишу «
». Сигнализаторы перейдут в режим заряда аккумуляторной батареи и на индикаторе отобразится следующее сообщение:
Примечание – Если не выбран ни один из пунктов меню, то сигнализаторы автоматически переходят в режим «Заряд 0,1С»;
д) по окончании заряда на индикаторе сигнализаторов отобразится сообщение:
е) отключить кабель зарядного устройства от сигнализаторов и закрыть крышкой разъем USB.
Примечание – В режиме заряда аккумуляторной батареи при отключении кабеля USB происходит автоматическое выключение сигнализаторов: на индикаторе появляется сообщения о выключении и бегущая полоса. Нажатие клавиши до полного заполнения бегущей полосы, приведет к отмене процесса выключения и переходу сигнализаторов в режим измерения.
Рекомендации по использованию аккумуляторных батарей ИБЯЛ563511004 для сигнализаторов СГГ-20Микро, АНКАТ-7631Микро, ИТ-М Микро, ИЗО-Микро
Для увеличения срока службы новой аккумуляторной батареи перед использованием необходимо провести ее полный разряд (до срабатывания сигнализации РАЗРЯД) с последующим полным зарядом. Если аккумуляторная батарея хранилась при отрицательных температурах или при температурах более 25 °С, то перед зарядом необходимо выдержать ее при температуре (20 ± 5) °С в течение (3 - 4) ч.
Блок аккумуляторный ИБЯЛ563511004 подлежит замене при использовании его ресурса или при его неисправности.
